Preheater och Multiaxis PCB Support – effektiv och säker rework av PCB

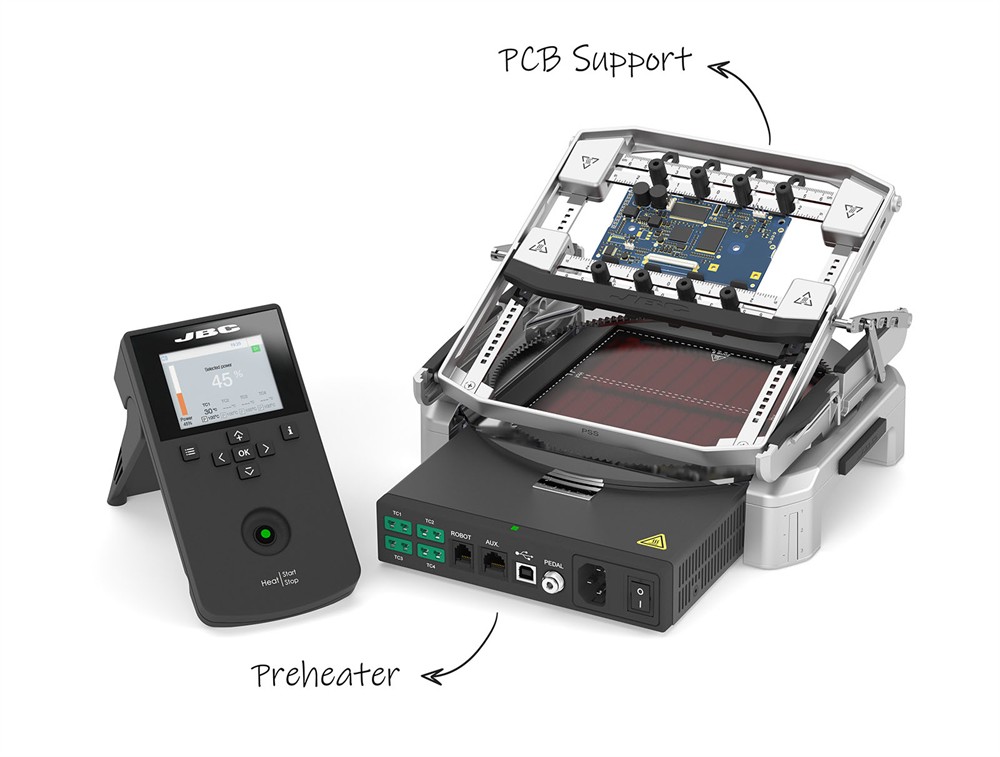

Preheater och Multiaxis PCB Support är en komplett lösning för rework och lödning av små och medelstora kretskort (PCBAs). Kombinationen av kontrollerad uppvärmning och precis positionering ger optimal prestanda, hög produktivitet och säker hantering vid arbete med känsliga komponenter.
Jämn uppvärmning och skydd mot termisk chock
Den medföljande PHSE Preheater är oumbärlig för att undvika termisk chock på flerskiktskretskort under rework.
Den har ett värmeområde på 130 × 135 mm (5,12 × 5,31 tum) och en maxeffekt på 800 W, vilket säkerställer jämn temperaturfördelning.
Temperaturen kan justeras mellan 50–250 °C (120–482 °F) och systemet är ESD-säkert enligt ANSI/ESD S20.20-2021.
Optimerat arbetsflöde och exakt positionering
Med PSS Multiaxis Rotative PCB Support blir hantering och justering av kretskort snabb, enkel och exakt.
Stödet gör det möjligt att vrida och fixera PCB:n i valfri position, vilket gör det idealiskt för repetitiva lödnings- och reworkuppgifter där precision är avgörande.
Fördelar
-
Förhindrar termisk chock på känsliga PCBAs
-
Säkerställer jämn värmefördelning
-
Snabb och exakt positionering av kretskort
-
Kompatibel med automatiserade arbetsflöden
-
Perfekt för rework, lödning och testning i elektronikproduktion
Produktinnehåll
-
1 st Instruktionsmanual
-
1 st PHSE Preheater för PCB upp till 13 × 13 cm
-
1 st PSS Multiaxis Rotative Support för PCB upp till 13 × 13 cm
-
2 st PH218 Termoelement (Typ K)
-
1 st PH217 Kapton-tejp
Specifikationer
-
Effekt: 800 W
-
Temperaturområde: 50–250 °C / 120–482 °F
-
Värmeyta:
-
65 × 135 mm (1 zon)
-
130 × 135 mm (2 zoner)
-
Typ K TC-anslutning: 4 st (kontroll & skydd)
-
Profiler: 22 (upp till 16 steg vardera)
-
Förinställda profiler: 3 (2, 3 eller 4 steg)
-
Max arbetstid: 50 min eller kontinuerlig drift
-
USB-A/B: för firmwareuppdatering och PC-kommunikation
-
Robot- och pedalanslutning: möjliggör fjärrstyrning
-
Mått och vikt: 195 × 288 × 42 mm / 5,07 kg
